Installation et Branchement d’un Bloc de secours LED (BAES)

Les Blocs Autonomes d’Éclairage de Sécurité (BAES) sont des équipements essentiels pour garantir la sécurité des personnes en cas de coupure de courant ou d’incendie. Leur rôle est d’éclairer les cheminements d’évacuation et de signaler les sorties de secours. L’installation et le branchement d’un bloc de secours LED doivent respecter des normes strictes pour assurer leur efficacité et la conformité réglementaire. Chez CHAM Protection Incendie, nous vous guidons à travers les étapes clés pour une installation réussie.

Qu’est-ce qu’un bloc de secours LED ?

Un Bloc Autonome d’Éclairage de Sécurité (BAES) est un équipement électrique doté d’une source d’énergie autonome (batterie) qui prend le relais de l’éclairage normal en cas de défaillance de ce dernier. Son objectif principal est d’assurer la sécurité des occupants d’un bâtiment en leur permettant de s’orienter et d’évacuer les lieux en toute sécurité. Les modèles LED sont aujourd’hui privilégiés pour leur faible consommation d’énergie, leur longue durée de vie et leur excellente luminosité.

Il existe deux grandes catégories de BAES :

• BAES d’évacuation : Ils éclairent les cheminements d’évacuation, les portes de sortie, les obstacles et les changements de direction. Ils sont reconnaissables par leur pictogramme vert symbolisant une personne courant vers une sortie.

• BAES d’ambiance (ou anti-panique) : Ils sont destinés à assurer un éclairage suffisant dans les grands espaces pour éviter la panique et permettre aux occupants de se diriger vers les issues d’évacuation. Ils sont généralement de couleur blanche.

Ces dispositifs sont obligatoires dans tous les Établissements Recevant du Public (ERP) et/ou des travailleurs (ERT), ainsi que dans certains immeubles d’habitation collective, conformément à la réglementation en vigueur.

Mode permanent ou non permanent : lequel choisir ?

Le choix entre un BAES à mode permanent et un BAES à mode non permanent est crucial et dépend de la configuration du bâtiment et des exigences réglementaires. Cette distinction influe directement sur le branchement du bloc de secours LED et son fonctionnement.

Un BAES à mode permanent est un bloc dont la lampe est allumée en permanence, tant que l’alimentation électrique normale est présente. En cas de coupure de courant, il bascule sur sa batterie interne et continue d’éclairer. Ce type de BAES est généralement utilisé pour l’éclairage d’ambiance ou dans les zones où une visibilité constante est requise, comme les couloirs faiblement éclairés ou les zones à risques spécifiques.

Un BAES à mode non permanent est un bloc dont la lampe est éteinte en temps normal. Il ne s’allume qu’en cas de défaillance de l’alimentation électrique normale. Ce mode est le plus courant pour les BAES d’évacuation, car il permet d’économiser l’énergie de la batterie et d’assurer une autonomie maximale en cas d’urgence. La batterie est maintenue en charge constante et n’est sollicitée qu’en cas de besoin.

La réglementation précise les situations où l’un ou l’autre mode est exigé. Il est donc essentiel de se référer aux textes applicables (règlement de sécurité des ERP, Code du travail) pour faire le bon choix et garantir la conformité de l’installation.

Quel câble utiliser pour le raccordement ?

Le câblage d’un bloc de secours LED est une étape technique qui doit respecter les exigences de la norme NF C 15-100 relative aux installations électriques basse tension. Le choix du type de câble est primordial pour assurer la sécurité et la fiabilité de l’alimentation des BAES.

Pour le raccordement des BAES, il est impératif d’utiliser des câbles de catégorie CR1 (Câbles Résistants au Feu) ou équivalent. Ces câbles sont conçus pour maintenir l’intégrité de l’alimentation électrique pendant une durée minimale en cas d’incendie, permettant ainsi aux BAES de fonctionner et d’assurer leur rôle d’éclairage de sécurité. La section des conducteurs doit être adaptée à la puissance du BAES et à la longueur du circuit, généralement 1,5 mm² pour les circuits d’éclairage.

La norme NF C 15-100 admet que le raccordement secteur et la télécommande soient dans le même câble ou conduit, sous certaines conditions. Il est également crucial de protéger les circuits d’alimentation des BAES par des dispositifs de protection adaptés (disjoncteurs ou fusibles) et de les identifier clairement pour éviter toute confusion lors des interventions.

Le cheminement des câbles doit être indépendant des autres circuits électriques et protégé des risques mécaniques. En cas de doute, il est fortement recommandé de faire appel à un électricien qualifié ou à un expert en sécurité incendie pour garantir un câblage conforme et sécurisé.

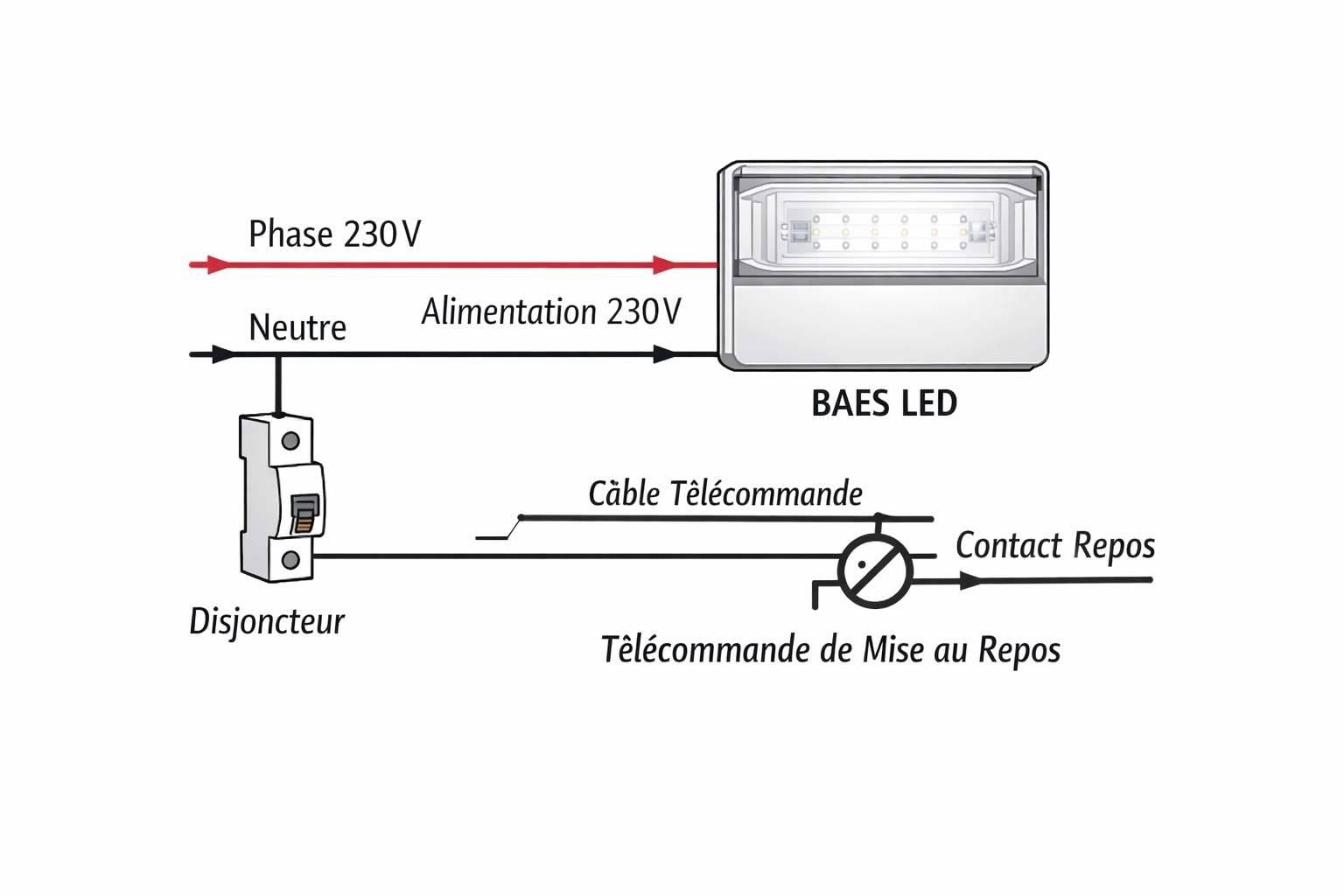

Comment brancher un bloc de secours LED ?

Le branchement d’un bloc de secours LED est une opération qui doit être réalisée avec rigueur et en respectant les schémas de câblage fournis par le fabricant, ainsi que les exigences de la norme NF C 15-100. Bien que les détails puissent varier légèrement d’un modèle à l’autre, les principes de base restent les mêmes.

Un BAES est généralement raccordé à deux circuits :

1. Le circuit d’alimentation normale (secteur) : Il s’agit du circuit 230V qui alimente le bloc en temps normal et assure la charge de sa batterie. Ce circuit doit être protégé par un dispositif de coupure spécifique et non asservi à l’éclairage normal du local.
2. Le circuit de télécommande : Ce circuit, souvent en basse tension, permet de mettre le BAES à l’état de repos (extinction de la lampe et maintien en charge de la batterie) ou de le remettre en mode de fonctionnement normal. La télécommande est essentielle pour les opérations de maintenance et les tests périodiques.

Le raccordement s’effectue généralement via un bornier situé à l’intérieur du BAES. Il est crucial de respecter la polarité et les sections de câbles indiquées. Après le branchement, il est impératif de vérifier l’absence de tension avant de refermer le capot et de procéder aux premiers tests de fonctionnement. Une installation correcte garantit la fiabilité du BAES en cas d’urgence.

À quoi sert la télécommande de mise à l’état de repos ?

La télécommande de mise à l’état de repos est un composant essentiel du système d’éclairage de sécurité, dont le rôle est souvent mal compris. Elle ne sert pas uniquement à éteindre les BAES, mais joue un rôle crucial dans la maintenance, les tests et la gestion de l’énergie des blocs autonomes.

Son utilité principale est de permettre la mise à l’état de repos des BAES. Cela signifie que les blocs sont mis hors tension (lampe éteinte) tout en maintenant leur batterie en charge. Cette fonction est indispensable dans plusieurs situations :

• Maintenance et vérifications : Pour effectuer des opérations de maintenance sur l’installation électrique ou sur les BAES eux-mêmes, il est nécessaire de les mettre à l’état de repos pour éviter qu’ils ne s’allument inutilement et ne déchargent leur batterie.

• Tests périodiques : La télécommande est utilisée pour simuler une coupure de courant et vérifier le bon fonctionnement des BAES. Après le test, elle permet de les remettre à l’état de repos.

• Économie d’énergie : Dans les locaux inoccupés pendant de longues périodes (vacances, week-ends), la mise à l’état de repos permet d’éviter une décharge inutile des batteries des BAES à mode permanent, prolongeant ainsi leur durée de vie.

La télécommande doit être située à proximité de l’organe de commande générale de l’éclairage ou des organes de commande des BAES, et clairement identifiée. Son bon fonctionnement est aussi important que celui des BAES eux-mêmes.

Où installer un bloc de secours LED ?

L’implantation des blocs de secours LED est régie par des règles précises visant à garantir une couverture lumineuse efficace et une signalisation claire des cheminements d’évacuation. Une mauvaise implantation pourrait compromettre la sécurité des occupants en cas d’urgence.

Les BAES d’évacuation doivent être installés :

• Au-dessus de chaque porte et sortie de secours.

• À chaque changement de direction dans les couloirs et dégagements.

• À chaque obstacle (escaliers, poteaux, dénivelés).

• Dans les zones à risques particuliers (tableaux électriques, locaux techniques).

• À proximité des équipements de sécurité (extincteurs, déclencheurs manuels d’alarme).

Les BAES d’ambiance sont répartis de manière homogène dans les grands espaces pour assurer un éclairage suffisant et éviter la panique. La hauteur d’installation est également importante : les BAES doivent être placés de manière à éclairer efficacement le sol et les obstacles, généralement entre 2 et 2,5 mètres du sol.

Le nombre et l’emplacement exacts des BAES sont déterminés par une étude d’éclairage de sécurité, en fonction de la configuration du bâtiment, de sa destination et de la réglementation applicable (règlement de sécurité des ERP, Code du travail). Une installation conforme est la garantie d’une évacuation sécurisée.

Quelles vérifications effectuer après l’installation ?

Après le branchement et l’installation d’un bloc de secours LED, une série de vérifications et de tests est indispensable pour s’assurer de son bon fonctionnement et de sa conformité aux normes. Ces étapes garantissent que le système sera opérationnel en cas d’urgence.

Les principales vérifications à effectuer sont :

• Vérification visuelle : S’assurer que le BAES est correctement fixé, que les câbles sont bien raccordés et protégés, et que les pictogrammes sont visibles et orientés dans le bon sens.

• Test de fonctionnement initial : Mettre le BAES sous tension et vérifier que la lampe s’allume (pour les modes permanents) ou que le voyant de charge est allumé. Couper l’alimentation normale pour simuler une coupure de courant et vérifier que le BAES bascule sur batterie et éclaire correctement.

• Test de la télécommande : Vérifier que la télécommande permet bien de mettre le BAES à l’état de repos et de le remettre en mode de fonctionnement normal.

• Mesure de l’éclairement : S’assurer que l’éclairement fourni par le BAES est conforme aux exigences réglementaires (généralement 1 lux au sol pour les BAES d’évacuation).

• Vérification de l’autonomie : La batterie doit assurer une autonomie minimale (généralement 1 heure) après une coupure de courant. Ce test est souvent réalisé après 24 heures de charge initiale.

Toutes ces vérifications doivent être consignées dans le registre de sécurité du bâtiment. Des tests périodiques (mensuels et annuels) sont ensuite obligatoires pour maintenir le système en parfait état de fonctionnement.

Quelle est la responsabilité du chef d’établissement ?

La sécurité incendie est une responsabilité majeure pour le chef d’établissement, et l’installation et la maintenance des BAES en font partie intégrante. Le non-respect de la réglementation de désenfumage et des obligations relatives aux éclairages de sécurité peut entraîner de lourdes conséquences, tant sur le plan humain que juridique.

Le chef d’établissement a l’obligation légale de :

• Mettre en place et maintenir en état les équipements de sécurité incendie, y compris les BAES, conformément aux normes et réglementations en vigueur.

• Assurer la formation du personnel aux consignes de sécurité et aux procédures d’évacuation.

• Réaliser les vérifications et maintenances périodiques des BAES et consigner les résultats dans le registre de sécurité.

• Prendre toutes les mesures nécessaires pour garantir la sécurité des personnes en cas d’incendie.

En cas d’accident ou de défaillance d’un BAES non conforme ou mal entretenu, la responsabilité civile et pénale du chef d’établissement peut être engagée. Il est donc primordial de s’entourer de professionnels compétents, comme CHAM Protection Incendie, pour s’assurer de la conformité et de l’efficacité de son installation d’éclairage de sécurité.
